钢结构智能喷涂线

  • 产品详情

KD-PT-3070

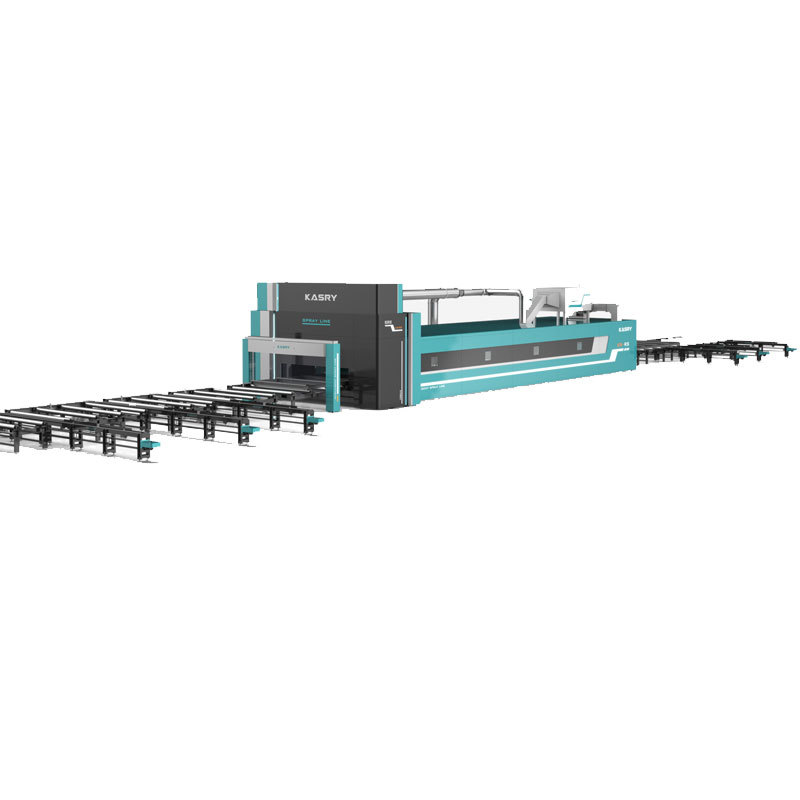

钢结构自动喷漆生产线

   3D扫描单元3D扫描仪用于材料外形自动测量,传统的材料传感器一光栅用于高度

测量和反射开关用于喷涂的启停一由旋转扫描系统替代,保证真正的3D扫描。自动喷漆单元自动喷漆设备安装在坚固的焊接钢结构骨架内。内置壳体采用隔热,消音板。设备内壁平整,无拐角或凹角。设备内壁釆用防粘表面,避免过喷油漆粘附,极大地保证内壁简单容易清洁。所有故障——如果有——油漆不足或操作错误

均可被识别并显示在控制面板上。内 置调制解调器确保快速分析,故障诊断及故障排查。


产品参数


型号

KR-PT-3070

加工范围

高700mm*宽3000mm

喷漆速度

0.6-3m/min

喷涂枪

6+6把

废弃粉尘排放

mg/min   <2

油漆类型

水性/油性油漆

烘干方式

天然气/丙烷

传送重量

800kg/m

占地面积

60m*10m


产品优势



3D构件扫描(SICK德国):智能出喷涂代码,油漆利用充分,喷涂均匀,漆膜厚度可调


智能喷枪系统:上6把+下6把,共12把喷枪,外八样式分布,一次喷完不用翻转构件


智能烘干房(天然气/丙烷/电):构件立等表干,下料即可吊装,无惧天气温差影响


全封闭加工空间:预留VOC处理接口,工人远离喷漆环境,安全又环保
